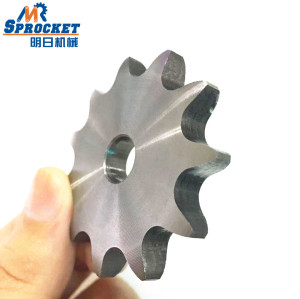

Piñones con orificio piloto métrico 06B

Name: Piñones con orificio piloto métrico 06B
Brand: YQ-ChinaTransmissions
SKU: 18475823
Rating: 4.75 (10 reviews)

modelo: 06B-1 Rueda dentada

propiedad

Material: Acero carbono

Color: Natural

Tratamiento de superficies: Ennegrecimiento/Galvanizado/Fosfatado

Exactitud: Dientes de precisión para un rendimiento óptimo

Calidad: Piñón métrico superior

Intercambiabilidad: Directamente intercambiable con otras marcas

Evaluacion

Descripción

Acerca de la rueda dentada con orificio piloto métrico 06B

ElPiñón 06BCon buje, están diseñados para la industria ligera. Se pueden utilizar tanto para conducir como para elevar o transportar materiales.CTS® Piñones con orificio piloto 06Bse fabrican paramétricoCadenas de rodillos 06Bsegún las normas ISO, DIN y BS228. NuestraCTS®métricoPiñones con orificio piloto 06BNo solo tienen un rendimiento excelente, sino que también tienen una vida útil más larga que otras marcas de piñones. También ofrecemos piñones con orificio terminadoyafilarPiñones de diámetro interior.

Para cotización u otra información, contáctenos y estaremos encantados de ayudarle.

Seguro de calidad:

ISO9001:2015 y GB/T24001-2016 / ISO14001:2015.

Características

Piñón de alta precisión
Piñón duradero
Directamente intercambiable con otras marcas
Piñón OEM

Metric 06B pilot bore sprocket dimension chart

Dimensión de rueda dentada con orificio piloto métrico 06B

PIÑONES 3/8" × 7/32"

Para cadena según DIN 8187

ISO/R 606

Metric 06B pilot bore sprocket teeth dimension chart

Radio del diente r3	10 milímetros
Ancho del radio C	1,0 mm
Ancho del diente B1	5,3 milímetros

Nro. de pieza	No. Dientes	Diámetro exterior (de)	Diámetro de paso (dp)	Diámetro del cubo (dm)	Diámetro del orificio (D1)	LTB (A)	Peso (libras)
06B8	8	28.0	24,89	15	8	20	0,03
06B9	9	31.0	27,85	18	8	20	0,04
06B10	10	34.0	30,82	20	8	20	0,05
06B11	11	37.0	33,80	22	8	25	0,08
06B12	12	40.0	36,80	25	8	25	0,10
06B13	13	43.0	39,79	28	10	25	0,13
06B14	14	46.3	42,80	31	10	25	0,16
06B15	15	49.3	45,81	34	10	25	0,19
06B16	16	52.3	48,82	37	10	28	0,24
06B17	17	55.3	51,83	40	10	28	0,28
06B18	18	58.3	54,85	43	10	28	0,33
06B19	19	61.3	57,87	45	10	28	0,36
06B20	20	64.3	60,89	46	10	28	0,39
06B21	21	68.0	63,91	48	12	28	0,42
06B22	22	71.0	66,93	50	12	28	0,46
06B23	23	73.5	69,95	52	12	28	0,49
06B24	24	77.0	72,97	54	12	28	0,54
06B25	25	80.0	76.02	57	12	28	0,60
06B26	26	83.0	79.02	60	12	28	0,66
06B27	27	86.0	82.05	60	12	28	0,67
06B28	28	89.0	85.07	60	12	28	0,69
06B29	29	92.0	88.09	60	12	28	0,70
06B30	30	94.7	91.12	60	12	28	0,72
06B31	31	98.3	94,15	65	14	30	0,87
06B32	32	101.3	97,17	65	14	30	0,89
06B33	33	104.3	100,20	65	14	30	0,91
06B34	34	107.3	103.23	65	14	30	0,92
06B35	35	110.4	106.26	65	14	30	0,95
06B36	36	113.4	109,29	70	14	30	1.05
06B37	37	116.4	112.32	70	14	30	1.09
06B38	38	119,5	115.35	70	14	30	1.10
06B39	39	122,5	118.37	70	14	30	1.12
06B40	40	125,5	121,40	70	14	30	1.14
06B41	41	128,5	124,43	78	14	32	1.44
06B42	42	131.6	127,46	78	14	32	1.56
06B43	43	134.6	130,49	78	14	32	1.60
06B44	44	137,6	133,52	78	14	32	1.64
06B45	45	140.7	136,55	78	14	32	1.66
06B46	46	143,7	139,58	78	14	32	1.67
06B47	47	146,7	142,61	78	14	32	1.71
06B48	48	149,7	145,64	78	14	32	1,74
06B49	49	152,7	148,66	78	14	32	1,78
06B50	50	155,7	151,69	78	14	32	1,80
06B51	51	158,7	154,72	78	14	32	1.82
06B52	52	161,8	157,75	78	14	32	1.84
06B53	53	164,8	160,78	78	14	32	1.86
06B54	54	167,8	163,82	78	14	32	1.87
06B55	55	170.8	166,85	78	14	32	1,89
06B56	56	173,8	169,88	78	14	32	1,92
06B57	57	176,9	172,91	78	14	32	1,96
06B58	58	179,9	175,93	78	14	32	1,97
06B59	59	183.0	178,96	78	14	32	1,99
06B60	60	186.0	181,99	78	14	32	2.03
06B62	62	192.1	188.06	78	14	32	2.06
06B64	64	198.2	194.12	78	14	32	2.13
06B65	65	201.6	197,15	*78	14	32	2.17
06B66	66	204.6	200,18	*78	14	32	2.21
06B68	68	210.7	206.24	*78	14	32	2.29
06B70	70	216.7	212.30	*78	14	32	2.36
06B72	72	222.8	218.37	*78	14	32	2.45
06B75	75	231.9	227,46	*78	14	32	2.57
06B76	76	234.9	230,49	*78	14	32	2.67
06B78	78	241.0	236,55	*78	14	32	2,70
06B80	80	247.1	242,61	*78	14	32	2,79
06B85	85	262.2	257,77	*80	14	32	3.08
06B90	90	277,4	272,93	*80	14	32	3.33
06B95	95	292,5	288.08	*80	14	32	3.59
06B100	100	307.7	303,25	*80	14	32	3.87
06B110	110	338.0	333,55	*80	14	32	4.46
06B114	114	349,5	345,68	*80	14	32	4.70
06B120	120	368.3	363,86	*80	14	32	5.11
06B125	125	383.5	379.02	*80	14	32	5.46
